喵家的馬兒3號本來就有裝行車紀錄器

而猴子屁股癢 想裝"前後鏡頭"的行車紀錄器...

但是因為勤儉持家，又要繳小孩學費的關係，所以一直沒有買

直到最近....喵皇后竟然手殘把外掛的廣角後視鏡給折斷了......

喵：咳~明明就是太陽太大，把夾片曬斷了.....

好啦~這都不是重點，重點是可以換後視鏡了

猴子覺得原廠的後視鏡用不習慣

於是手滑就買了這個~飛樂M99的雙鏡頭行車紀錄器

喵：喂~這個好像不是後視鏡厚~

猴子：這個是後視鏡兼行車紀錄器又帥又多功能，跟我一樣~跟我一樣~跟我一樣~

(因為很重要，所以要說三次))))

喵：.........

飛樂的M99，鏡頭的畫質是前鏡頭1080*720，後鏡頭720*480<---(好像)

跟現在用的"人因科技行車紀錄器"的錄影品質差不多，於是就敗了....

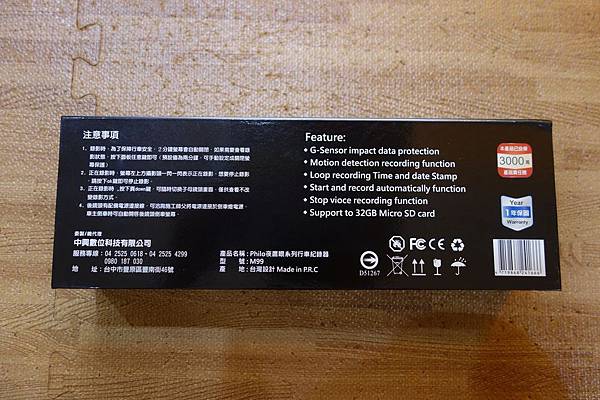

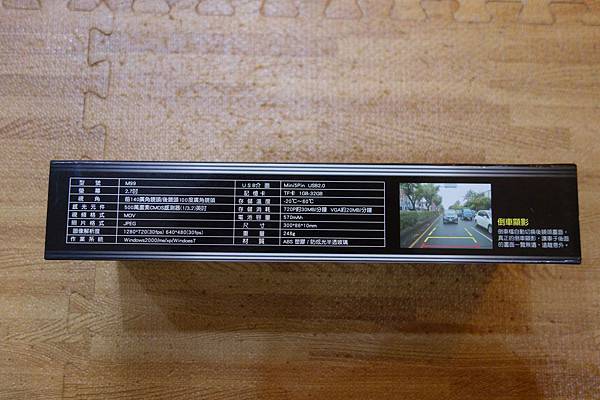

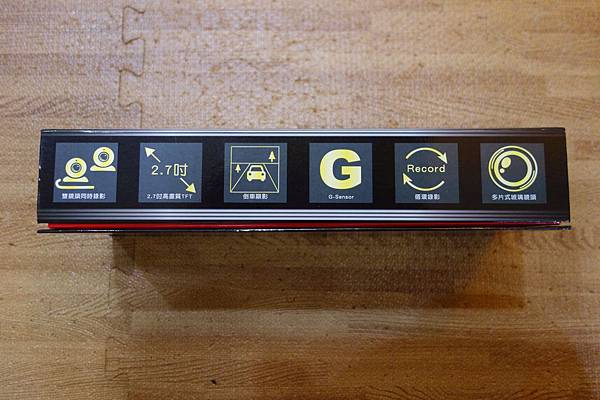

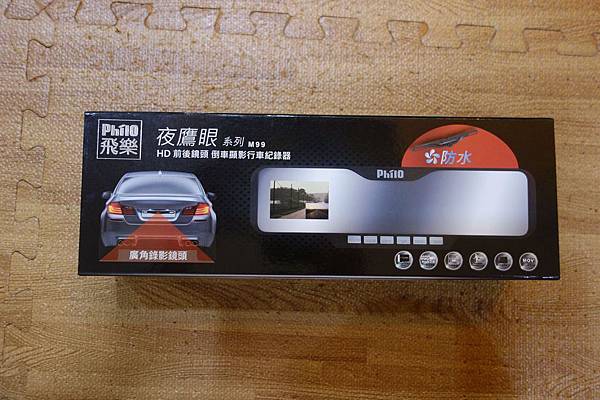

我們快速的把外盒看過一次....

商品簡介：
真正倒車顯影防潑水後視鏡頭
防水後鏡頭支援倒車顯影
後鏡頭紅外線輔助燈
前鏡頭140度廣角
後視鏡頭100度廣角
子母畫面 前後獨立顯示
通過BSMI符合性聲明

咦，原來是台中豐原的廠家做的...

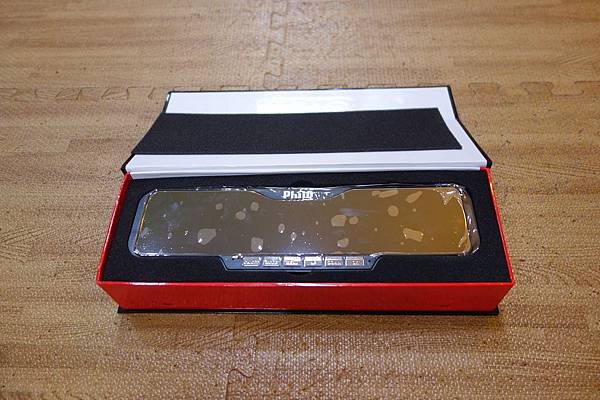

打開，就長這樣....好棒的泡綿包覆著(歹謝~職業病)))

鏡頭在後面..

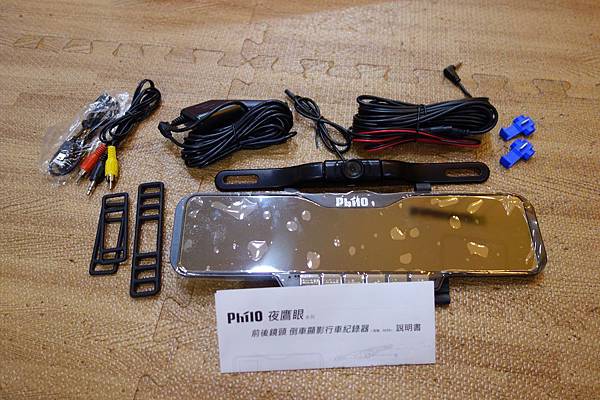

內部配件：

前鏡頭電源線是3公尺長，後鏡頭訊號線+倒車顯影觸發是6公尺

因為缺水，馬兒3號沒洗澡髒髒，猴子不敢拍髒馬給大家看...

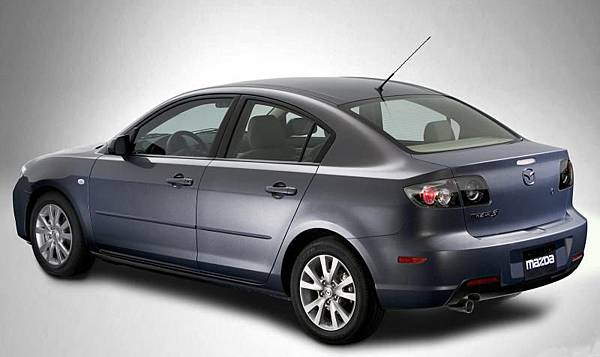

所以特別從網路上幹了這張圖給大家看，就是這台。(但是我們有尾翼~)

外型不是問題，重點是這個

這是原本的人因科技行車紀錄器，其實畫質還不賴。

但是它的吸盤實在太弱小，常常掛不住掉下來，又另外買了個後視鏡支架掛在上面，電源線走車頂

但是呢~這傢伙使用時溫度很高，電池很會掛點，日期三不五時就重置，所以猴子我對它很感冒

所以就把它換了

基於勤儉愛家的本能，將來它可能會到機車，繼續服役

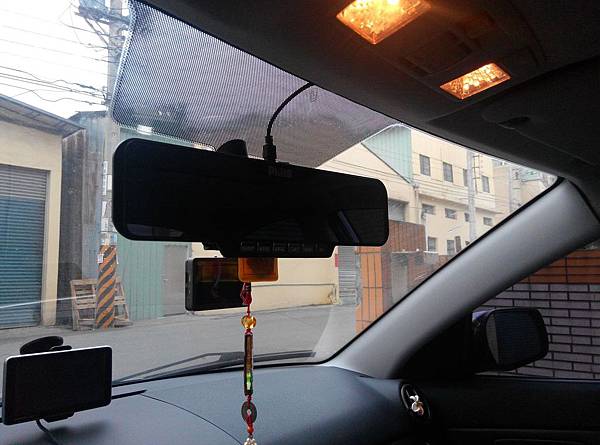

好啦，不囉嗦，裝這個後視鏡沒功夫沒技術，就是掛上去而已...

不是只有喵皇后有神算功能，就連猴子我也有~

掐指一算就知道遲早會換後視鏡行車記錄器，所以猴子我早就把電源線弄上車頂了

所以這條拉線的工夫就省下來了~

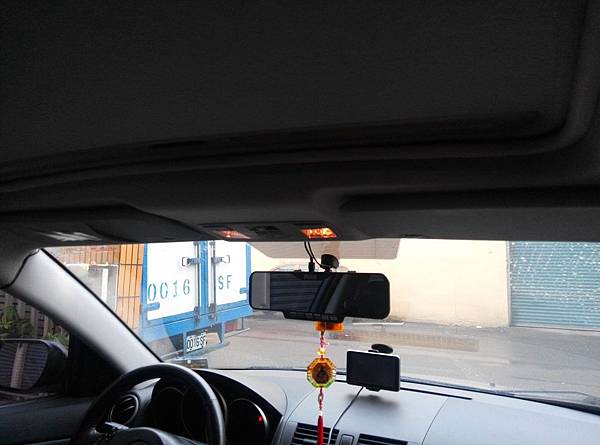

前鏡頭走線是這樣~

線往上塞進前檔風玻璃與車頂中間(很好塞..)

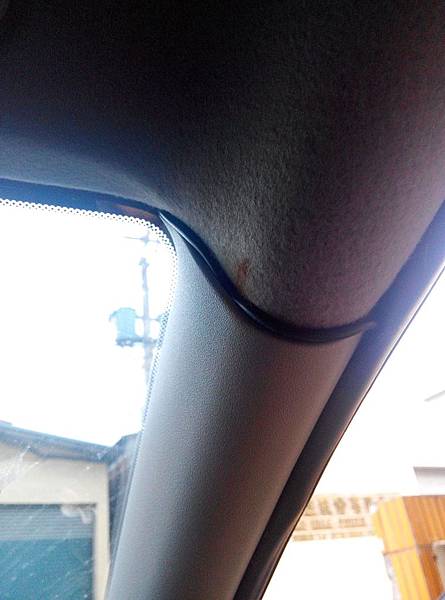

到A柱時盡量塞一點進去，以免一條線掛在那邊...

然後夾入邊條的橡膠(要用一點力氣喔)

然後從副座前的置物箱下方，進入踏墊底下

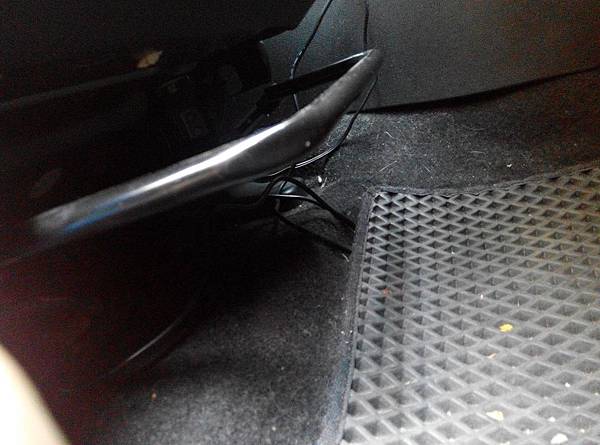

最後進到副座座椅下方的分接器...(就隨便扔著了)

重點來啦，要裝這個後鏡頭....

猴子突然發現馬兒三號的牌照真是有夠低...好死不死正好在保桿的下方...

這裝下去夜間拍攝穩死的，往天空拍也不是，往地上拍也不是...

算了，硬著頭皮上吧

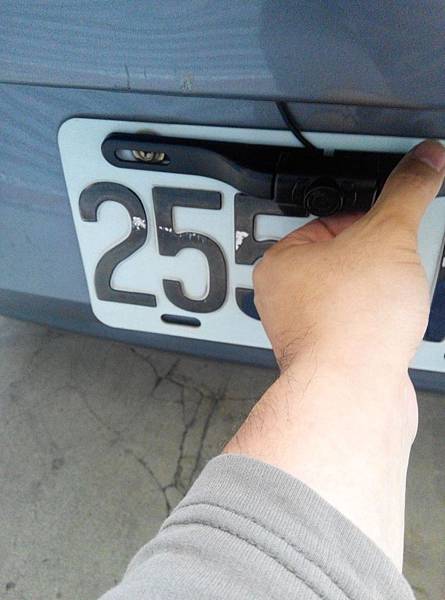

拆掉後車牌，固定上去就好了，沒功夫沒技術~

然後把線穿到保桿上方(那邊有個洞)

然後開始要穿線了~~~~(看仔細)))))

因為每台車可以走線的位置不一樣，大家就自己摸吧...

馬兒三號是穿過保桿上方，然後繞過防水膠條就可以進到後車廂了

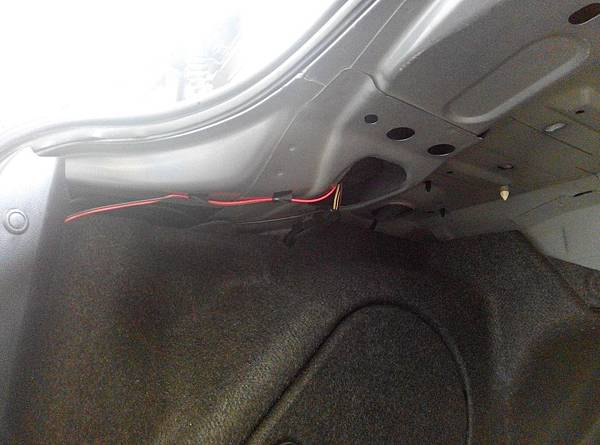

後車箱經過後座座椅邊的隔音膠條

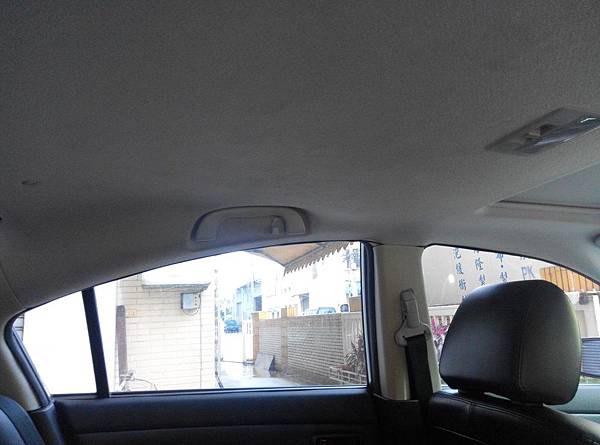

沿著車體上方的膠條就可以到B柱，接著到A柱、前檔，把插頭插進行車紀錄器的AV_in就可以了

那問題來了，這個行車紀錄器有倒車顯影輔助

但是觸發線是要接在倒車燈上...

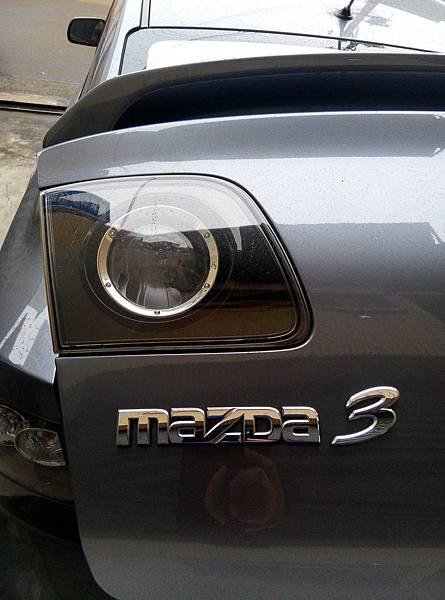

結果馬兒三號的倒車燈做在行李箱蓋上啊！

馬兒三號：就是這玩意~(聽說它現在都是進口了)))

好吧，頭洗了不拆也不行了..(別攔我))))

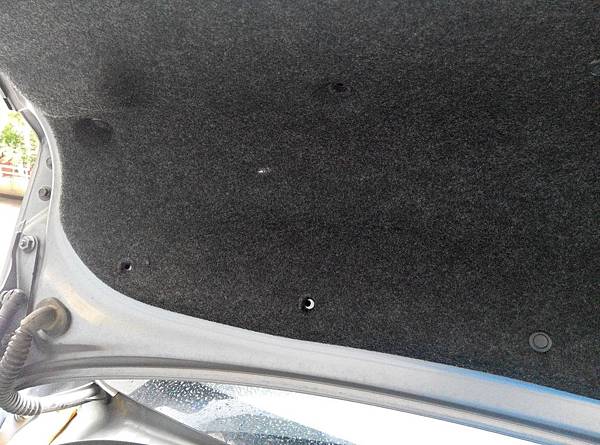

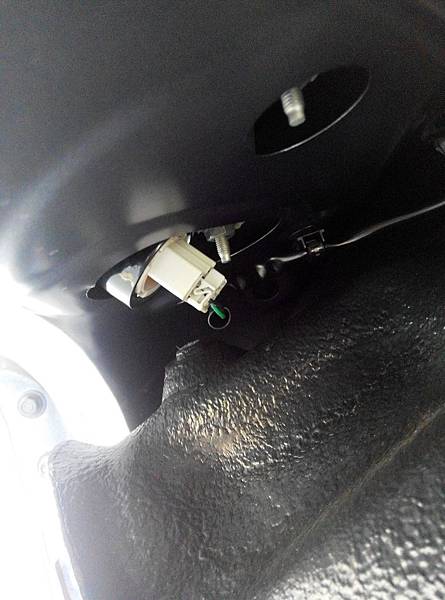

先拆後隔音板(拆一半就好)，隔音板怎麼拆喔？？

右下角那個圓扣，中間的圓圈先拉起來，就可以把旁邊的圓圈拉起來了，很簡單，小心割傷就好。
左下角那個毛毛蟲軟管是第三煞車燈、倒車燈的線組，觸發線會走那條管子

好，先確定燈是綠、黑線...這樣才能動手

拔開束管(膠管)....這空間沒辦法讓我夾烏龜夾(上面內容物的二個藍色的夾子)..

要切一段出來綁線似乎也沒辦法...(只有5公分不到的空間)...

剩下的辦法只有穿線了...(弄到這裡，怎麼有股淡淡的哀愁))))

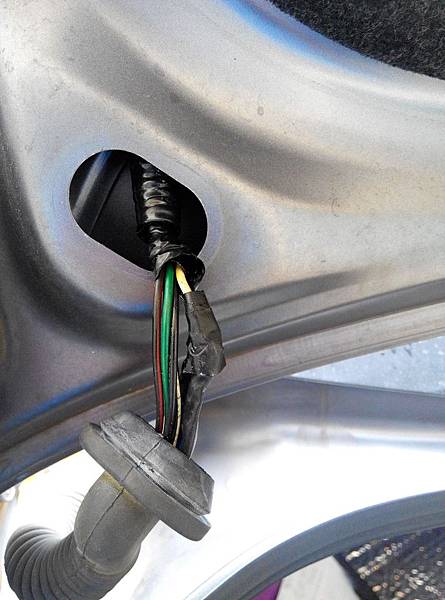

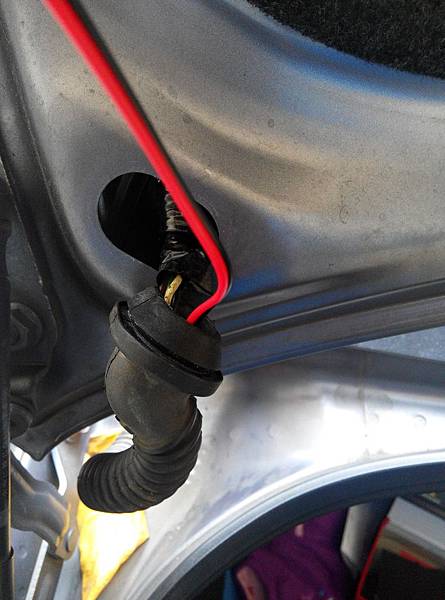

那串線組是從這個洞過去的

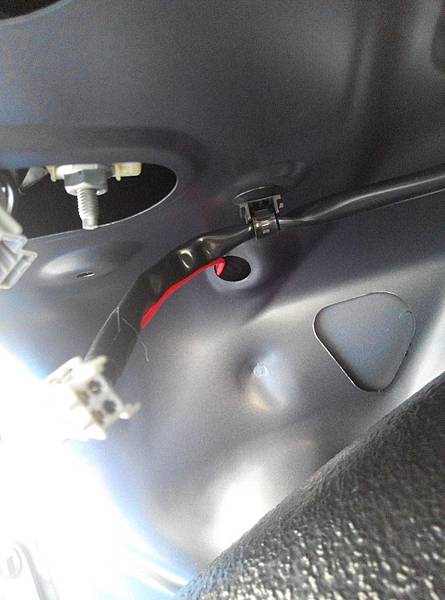

紅黑色的觸發線也一樣比照辦理從這邊跑

從這邊穿出來~至於穿線的技巧嘛....

就是找一條細一點的鐵絲，前端折一個倒U形的圓弧，然後在管子裡面噴一點點噴蠟就很好穿了

(看起來很簡單吧...猴子我穿了半個小時...)

穿過去之後，把觸發的紅黑線綁在倒U形的圈圈上，拉出來就可以了

(還好天氣不熱，不然會昏倒)

接著穿後行李箱蓋...一定要穿，不然走明線，蓋上隔音板...某一天線會被隔音板壓斷...

這時叫"NO"都來不及了~

但是寫文的同時，我發現這樣線會直接磨到，後車箱穿出來的那個孔

不調整好可能會磨破，所以明天再補強...

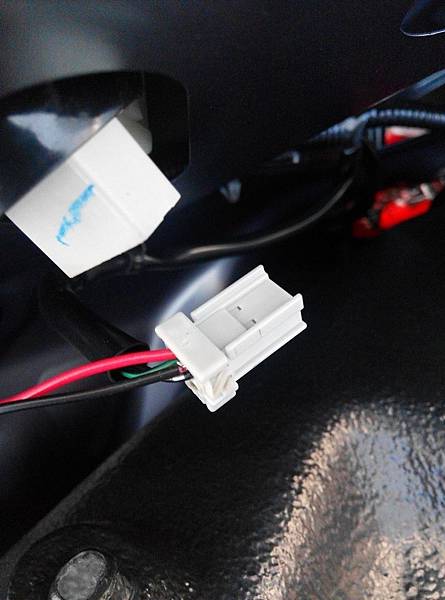

這邊我把銅線折三折，塞進Pin腳的旁邊，然後再用電工膠帶固定，讓線確定不會亂跑...

插回去之後，這樣後鏡的觸發線組就OK啦~

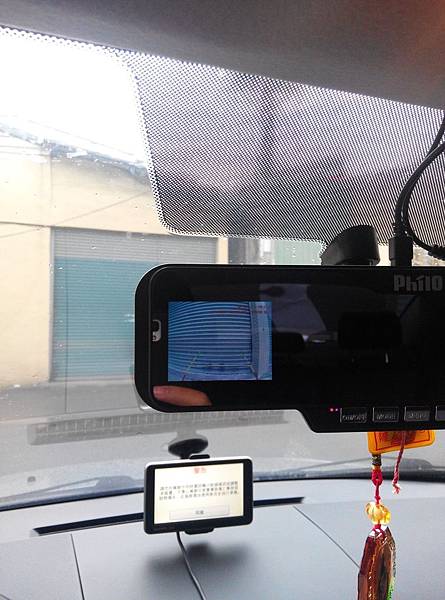

進入車子裡面，踩剎車，手剎車不要放，發動，打R檔，顯示幕跑出後鏡頭的畫面就完成啦~

以上是馬兒三號的整體安裝實況

安裝完有帥嗎？寶貝~(挑眉))

有興趣的人，可以自己DIY試試~
